PWM-DC 변환보드
판매가격 : 20,000
적립금 :0
제품코드 :CM112
원산지 :한국
제조사 :(주)제이아이로보틱스
구매수량 :
고객선호도 :★★







신버전 출시(사용법은 구버전과 동일)





스핀들 속도 제어용 DC 전압 변환 보드



마하에서 스핀들의 속도를 제어하기 위한 PWM 신호를 DC 전압으로 변환

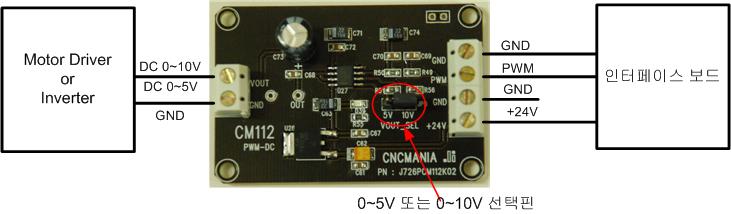

원리 : PWM Duty Cycle 0~100%를 DC 0~10V 로 변환





0~5V 또는 0~10V 선택 출력 가능







마하에서 설정은 아래와 같다.

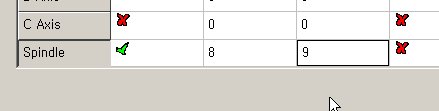

핀 설정은 사용하지 않는 핀을 사용한다.

예에서는 8번 핀을 사용함.





아래와 같이 설정하면 된다.



PWM Base Freq.는 50으로 한다.

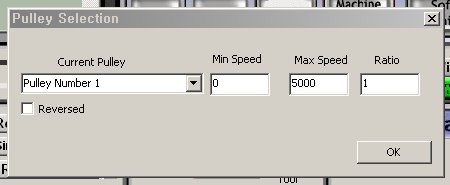

최고 속도에 대한 설정은 아래와 같다.











이렇게 하면 마하에서 스핀들 속도를 제어할 수 있다.





그리고 G code상에서 S1000이라고 하면 스핀들 RPM이 1000이 되고 S5000이라고 하면 RPM이 5000이 된다.
